引言

在射頻與微波工程領域，壓控振蕩器（Voltage-Controlled Oscillator, VCO）是一種至關重要的核心器件。它通過輸入的控制電壓來精確調節輸出信號的頻率，這一特性使其在現代無線通信系統中扮演著不可替代的角色。特別是在2.4GHz這一國際通用的ISM頻段（工業、科學和醫療頻段），廣泛應用于Wi-Fi、藍牙、ZigBee等無線通信標準，對VCO的性能提出了更高的要求。本文將深入探討基于VCO的2.4GHz射頻微波模塊，特別是其在掃頻信號源和壓控信號源中的關鍵應用。

一、壓控振蕩器（VCO）的基本原理與特性

壓控振蕩器本質上是一個其振蕩頻率隨外加控制電壓線性或非線性變化的振蕩電路。其核心是一個諧振回路（通常由電感L和電容C構成），其中包含一個電壓敏感元件，如變?nèi)荻O管。當施加在變?nèi)荻O管上的反向偏壓改變時，其結電容隨之變化，從而改變整個LC回路的諧振頻率，實現電壓對頻率的控制。

對于一個理想的VCO，其輸出頻率fout與控制電壓Vctrl的關系可表示為：

fout = f0 + KVCO * Vctrl

其中，f0為起始頻率（當Vctrl=0時），KVCO為VCO的壓控靈敏度（單位通常是MHz/V）。KVCO是衡量VCO性能的關鍵參數之一，其線性度、穩定性和范圍直接影響整個系統的性能。

二、2.4GHz射頻微波模塊中的VCO設計挑戰

設計一個工作在2.4GHz頻段的VCO模塊面臨諸多挑戰：

1. 相位噪聲：在無線通信中，低的相位噪聲對于保證信號質量和系統靈敏度至關重要。在2.4GHz這樣的高頻段，降低相位噪聲尤為困難，需要在電路設計、器件選擇和布局布線上下足功夫。
2. 調諧范圍：VCO需要覆蓋足夠的頻率范圍，以應對信道選擇、頻率合成和補償工藝偏差等需求。對于2.4GHz ISM頻段（如2.4-2.4835GHz），VCO的調諧范圍通常需要更寬一些，以留出設計余量。
3. 功耗與尺寸：隨著移動設備和物聯網節點的普及，低功耗和小型化成為硬性要求。VCO作為射頻前端的耗電部件之一，其效率優化至關重要。
4. 電源抑制比（PSRR）與推頻效應：需要確保VCO的輸出頻率對電源電壓的波動不敏感，以提高系統的穩定性。
5. 集成度：在現代射頻集成電路中，VCO常與鎖相環（PLL）、分頻器、緩沖放大器等集成在一起，構成完整的頻率合成器模塊。

三、作為掃頻信號源核心的VCO模塊

掃頻信號源是一種輸出頻率在特定范圍內隨時間按一定規律連續變化的信號源。基于VCO的掃頻信號源是實現這一功能最直接、最常用的方法。

工作原理：通過一個控制電路（如微處理器或?qū)Ｓ貌ㄐ伟l(fā)生器）產生一個斜坡電壓（鋸齒波、三角波等），將此電壓作為VCO的控制電壓V_ctrl。根據VCO的壓控特性，其輸出頻率將隨之線性（或近似線性）地掃過預設的頻帶。

在2.4GHz模塊中的應用：
頻譜分析：用于測試射頻器件（如濾波器、放大器）在2.4GHz頻帶內的頻率響應（S參數）。
雷達與傳感系統：在調頻連續波雷達中，通過發射掃頻信號并接收回波，可以精確測量目標的距離和速度。2.4GHz的VCO掃頻源在此類民用雷達（如汽車盲點監測、液位計）中廣泛應用。
* 通信系統測試：用于測試接收機的靈敏度、選擇性等性能在整個頻帶內的一致性。

關鍵要求：掃頻線性度、掃頻速度、頻率穩定性和重復性。

四、作為壓控信號源核心的VCO模塊

壓控信號源在此處特指輸出頻率由外部模擬電壓實時、精確控制的信號源。它是頻率合成（特別是鎖相環PLL）和調制技術的基礎。

工作原理：在鎖相環頻率合成器中，VCO是受控對象。PLL中的鑒相器比較VCO分頻后的信號與一個高穩定度的參考信號的相位，產生的誤差電壓經過環路濾波器后，正好作為VCO的控制電壓，迫使VCO輸出頻率鎖定在參考頻率的N倍上。通過改變分頻比N，即可用單一的參考頻率合成出大量離散的、具有參考源同等穩定度的頻率點。

在2.4GHz模塊中的應用：
本地振蕩器：在無線收發信機中，為混頻器提供可精準切換信道的本振信號。這是藍牙、Wi-Fi芯片中頻率合成器的核心。
調制器：在直接調頻應用中，將基帶信號電壓直接加載到VCO的控制端，即可產生調頻信號。雖然線性度和中心頻率穩定度是挑戰，但在一些對性能要求不極端的數據傳輸中仍有應用。
* 自動頻率控制：用于補償因溫度、老化等因素引起的頻率漂移。

關鍵要求：低相位噪聲、寬調諧范圍、良好的調諧線性度、快速的頻率建立時間（對于跳頻系統如藍牙尤為重要）。

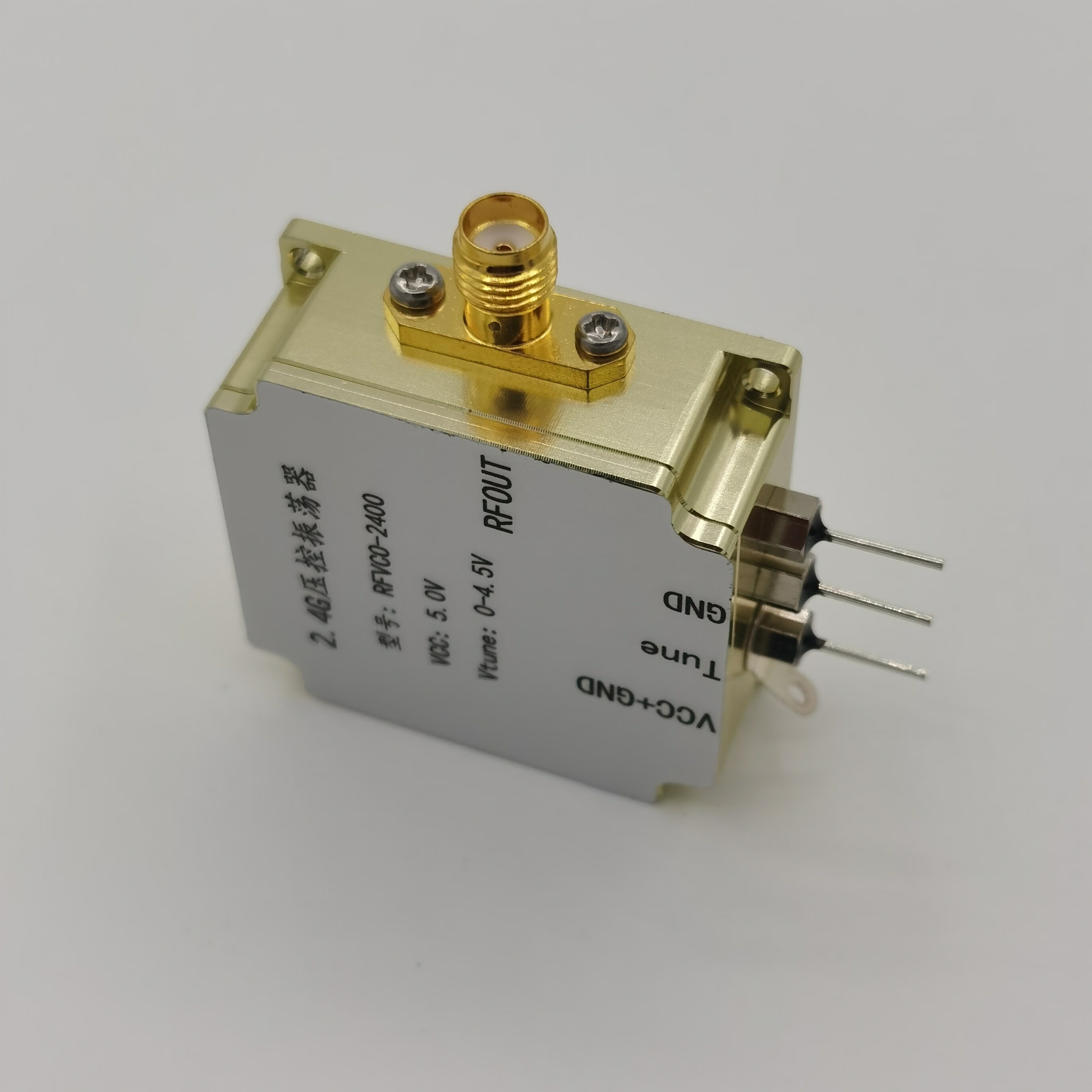

五、典型的2.4GHz VCO射頻模塊構成

一個完整的、面向應用的VCO射頻模塊通常不止包含VCO芯片本身，還可能集成了以下部分：

1. VCO核心：產生2.4GHz振蕩信號。
2. 緩沖放大器：隔離負載對VCO性能的影響，并提供一定的輸出功率。
3. 分頻器：可能集成雙模或多模分頻器，與外部PLL芯片配合。
4. 穩壓電路：提供潔凈、穩定的電源，降低推頻效應。
5. 阻抗匹配網絡：確保VCO輸出與后續電路（如濾波器或放大器）的良好匹配，以傳輸最大功率。
6. 封裝與屏蔽：采用金屬屏蔽罩或QFN等封裝形式，以減少電磁輻射干擾和外界干擾。

市場上已有眾多成熟的2.4GHz VCO模塊產品，為工程師提供了快速設計的解決方案。

結論

壓控振蕩器是2.4GHz射頻微波模塊，特別是掃頻信號源和壓控信號源的心臟。其性能直接決定了整個射頻系統的頻譜純度、頻率敏捷性和穩定性。隨著無線通信技術向更高速度、更低功耗、更小尺寸的方向發展，對VCO的性能要求也日益嚴苛。通過新工藝（如SiGe、RF CMOS）、新電路拓?fù)洌ㄈ鏛C振蕩器與環形振蕩器的結合）以及更先進的封裝技術，2.4GHz VCO模塊將繼續朝著更低相位噪聲、更寬調諧范圍、更低功耗和更高集成度的方向演進，為5G IoT、車聯網、工業無線控制等新興應用提供堅實的核心硬件支持。
